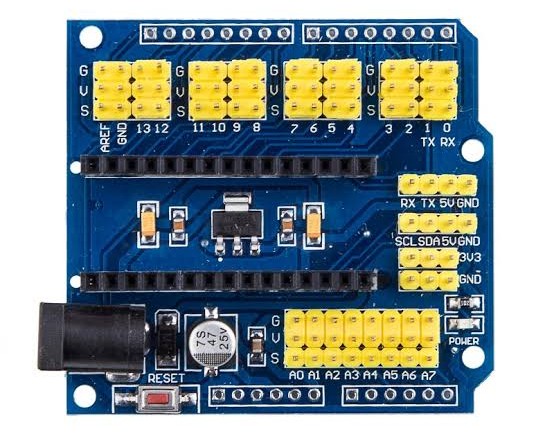

Arduino nano sensor shield

Arduino Nano Sensor Shield, kompakt yapıdaki Arduino Nano geliştirme kartının tüm giriş ve çıkış pinlerini, sensör ve servo motorları lehim gerektirmeden kolayca bağlayabileceğiniz standart bir yapıya dönüştüren genişletme modülüdür. Breadboard ve kablo karmaşasını ortadan kaldırarak projeleri daha düzenli hale getirir.

🛠️ Önemli Teknik Özellikleri

3’lü Pin Yapısı (GND-VCC-Sinyal): Tüm dijital ve analog pinler servo motor ve sensörlerin doğrudan takılabileceği üçlü hat formundadır.
Genişletilmiş Giriş/Çıkışlar: 14 adet dijital Giriş/Çıkış pini ve 8 adet analog giriş soketi barındırır.
Güç Girişi: Üzerinde harici 7-12V adaptör beslemesi için 2.1mm DC jak girişi bulunur.
Dahili Voltaj Regülatörü: Nano’nun yetersiz kaldığı durumlarda harici bileşenleri beslemek amacıyla dahili AMS1117 3.3V regülatör içerir.
İletişim Portları: I2C ve UART (Rx/Tx) protokolleri için özel ayrılmış 4’lü pin grupları mevcuttur.
Fiziksel Özellikler: Yaklaşık 58mm x 59mm boyutlarındadır ve üzerinde entegre reset butonu yer alır.

💡 Kullanım Avantajları

Lehim Gerektirmez: Jumper kablolar yardımıyla sensörler doğrudan tak-çalıştır şeklinde bağlanabilir.
Çoklu Kart Uyumluluğu: Kenar kısımlarına harici stackable header lehimlendiğinde Arduino Uno, Leonardo ve Mega gibi büyük kartların üzerine de takılarak kullanılabilir.
