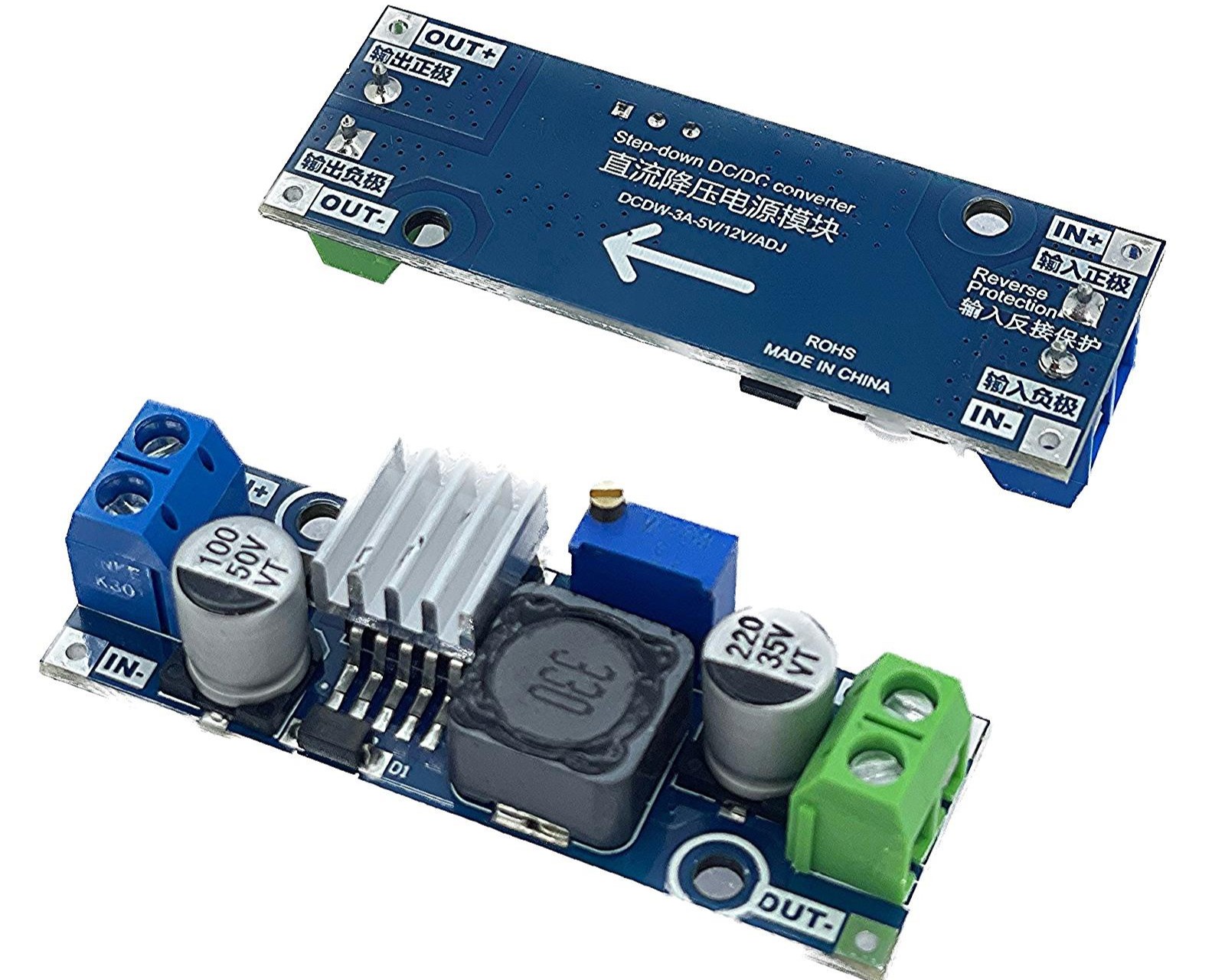

AR-184 LM2596 Voltaj Regülatör Kartı, yüksek giriş voltajlarını düşük ve kararlı çıkış voltajlarına dönüştüren, DC-DC step-down (düşürücü) bir modüldür. Üzerindeki klemensler sayesinde lehim yapmadan kablo bağlantılarını hızlı ve kolay bir şekilde yapmanızı sağlar.

Temel Teknik Özellikleri

Giriş Gerilimi (Input): 4V – 40V DC arası
Çıkış Gerilimi (Output): 1.25V – 37V DC arası ayarlanabilir
Çıkış Akımı: Anlık maksimum 3A (Uzun süreli ve fansız kullanımlarda 2A seviyelerinde tutulması tavsiye edilir.)
Dönüşüm Verimliliği: Maksimum %92 civarındadır
Anahtarlama Frekansı: 150 kHz
Çalışma Sıcaklığı: -40°C ile +85°C arası
Koruma Özellikleri: Termal kapatma (aşırı ısınma) ve çıkış kısa devre koruması mevcuttur

Kart Üzerindeki Bileşenler ve Kullanımı

Trimpot (Potansiyometre): Kartın üzerinde bulunan minik mavi kutucuğun üzerindeki vidayı tornavida ile sağa veya sola çevirerek çıkış voltajınızı hassas bir şekilde ayarlayabilirsiniz.
Klemensler: IN (Giriş) ve OUT (Çıkış) kısımlarına vidalı klemensler sayesinde güç kablolarınızı güvenle sabitleyebilirsiniz.
Dikkat Edilmesi Gereken Kural: Bu modül bir voltaj düşürücüdür. Karttan kararlı bir çıkış alabilmek için, giriş voltajınızın çıkış voltajınızdan en az 1.5V – 2V daha yüksek olması gerekir.
