Ağırlık Sensör Kuvvetlendirici – Load Cell Amplifier – HX711
₺42,00
3 adet stokta
Açıklama

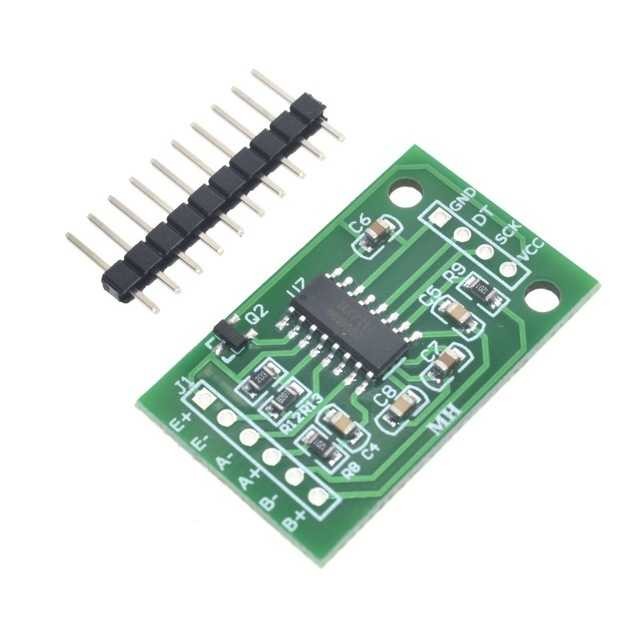

HX711 Yük Hücresi (Loadcell) Çift Kanal Tartı Sensör Modülü
HX711 çip ile yapılan yük hücresi yükselteç kartı ( Tartı Sensör Modülü ), ağırlık ölçümlerinizde bir sensör çeşidi olan yük hücresini okumanızı sağlayan bir breakout modülüdür. HX711 kartını bir işlemciye bağlayarak ve küçük bir kalibrasyonla hassas ölçümler yapabilirsiniz.
HX711 iletişim için iki kablolu bir arayüz (Saat ve Veri) kullanır. Kart yapısal olarak herhangi bir mikrodenetleyicinin GPIO pinleri çalışmaya uygundur ve HX711’den veri okumayı kolaylaştıran çok sayıda kütüphane mevcuttur.
Kart Bağlantısı
HX711 Yük Hücresi Amplifikatörü, yük hücresinden gelen beş kablo ile çalışmaktadır ve bağlantı wheatstone köprüsü şeklinde yapılır. Bağlantı pinleri renk kodlu olarak isimlendirilmiştir: RED, BLK, WHT, GRN ve YLW şeklinde pinler kart üzerinde etiketlenmiştir.
Renkler yük hücrelerinin geleneksel renk kodlarına karşılık gelir. Kırmzı, siyah, yeşil ve beyaz uçlar yük hücresinin strain gaugelerinden gelmektedir. Sarı kablo ise strain gauge bağlantısına sahip değildir ancak harici EMI gürültü azaltımı için toprak bağlantısı olarak mevcuttur. Load cell’ler için renk kodları için datasheetler kontrol edilmelidir
ÖZET
o Çalışma Gerilimi: 2.7V – 5V
o Çalışma Akımı: <1.5mA
o Örnekleme oranı: 10 Hz
o Eşzamanlı 50 ve 60Hz supply rejection
